现货FESTO倍力气缸,festo有限公司
FESTO倍力气缸： 连接2个、3个或4个活塞直径和行程长度均相同的气缸， 驱动力比传统气缸大的多
FESTO多位置气缸：串联2到5个活塞直径相同但行程长度不同的气缸，多6个位置
FESTO气缸是将压缩空气的压力能转化为机械能的一种执行元件，使驱动机构作直线往复运动，摆动和旋转运动，因为倍力及多位置气缸缸数多所以气缸所提供的驱动动力是传统气缸的数倍。


FESTO倍力气缸
特性  特性
行程 160 mm
活塞直径 80 mm
活塞杆螺纹 M20x1,5
缓冲 PPV: 两端带可调的气缓冲
装配位置 任何
符合标准 ISO 15552 (以前还包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
活塞杆末端 阳螺纹
设计结构 活塞
活塞杆
型材缸筒
位置检测 用于接近式传感器
Variants 单端活塞杆
工作压力 0,6 - 12 bar
工作模式 双作用
工作介质 干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC 2
环境温度 -20 - 80 °C
在终端位置的冲击能量 2 J
缓冲长度 32 mm
6 bar时的理论作用力，回复行程 2.721 N
6 bar时的理论作用力，进程 3.016 N
0 mm行程时的移动质量 800 g
每10 mm 行程所增加的重量 92 g
0 mm行程时的基本重量 3.135 g
每 10 mm 行程的附加质量系数 39 g
安装类型 带附件
具有内（阴）螺纹
气动连接 G3/8
盖子的材料信息 压铸铝
有镀层
密封件的材料信息 TPE-U(PU)
活塞杆的材料信息 高合金钢
气缸缸筒的材料信息 锻造铝合金

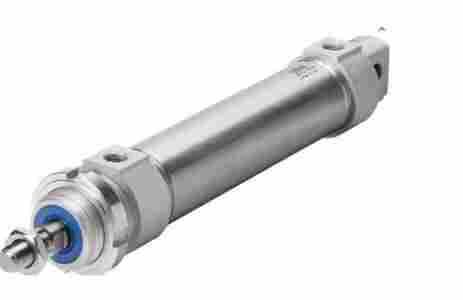

- 双作用气缸缸径：8到63 mm
- 单作用气缸缸径：8到63 mm
- 双作用 P, P-A, PPV , PPV-A
- 单作用，推动式P, P-A
- 标准行程, 双作用: 10到500 mm, X 行程，从10到500 mm
- 标准行程, 单作用: 10到50 mm, X 行程，从1到50 mm
- DSNU-… 基本气缸: 轴承端盖 LD 带法兰螺纹，后端盖AD带螺纹销和 旋转轴承
- DSNU-…-MQ 轴承端盖LD带法兰螺纹, 后端盖AD短，气接口垂直于气缸轴
- DSNU-…-MA 轴承端盖LD带法兰螺纹, 后端盖AD短，气接口平行于气缸轴
- DSNU-…-MH 轴承端盖LD块状设计 结构，可直接安装, 后端盖AD短，气接 口垂直 于气缸轴

FESTO倍力气缸的活塞杆末端推抵部穿入倍力缸缸体内部，通过平锥抵缘，制动滚柱和定位滚柱等构件，使得倍力缸的轴杆产生一稳定和较短动作行程的倍增式动作出力型态，并利用倍力缸主轴杆座与底部端塞间的回复弹簧提供倍力缸主轴杆座准确复位，且整体出力平稳顺畅，动作行程较小，能适用于各种冲模、压印或加工中心机换刀机构的出力主轴使用的倍力缸体结构。倍力气缸的改进结构，其特征在于，包含相互串接的一气压缸与一倍力缸；其中该气压缸活塞中央连设的活塞杆末端形成有两侧具平锥抵缘的推抵部，并穿伸缸套座与倍力缸的缸体内部相连通，另外倍力缸缸体内部的缸套座底端部与倍力缸主轴杆座顶端部两侧，分别枢设有一对定位滚柱，穿伸于倍力缸缸体内部的活塞杆推抵部两侧平锥抵缘与位于倍力缸缸体两侧的上下定位滚柱间分别滚压夹抵有一制动滚柱，使活塞杆向底端部推伸制动时，两制动滚柱恰可朝两侧位移以推抵作用上下定位滚柱，并使上方定位滚柱得以形成支撑点，而下方定位滚柱得以受其推移分力作用，连动倍力缸主轴杆座及其上的轴杆向下产生位移与动作出力，且倍力缸主轴杆座与底部端塞间搭设有回复弹簧，用以使倍力缸主轴杆座复位。

现货FESTO倍力气缸,festo有限公司

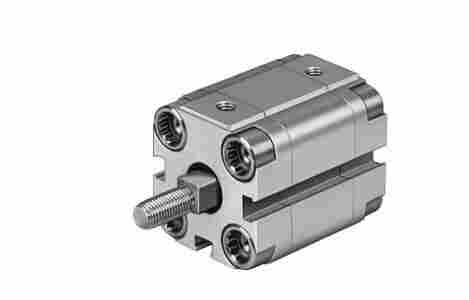

539691 ADNH-25- - 25mm 1036N 1...150mm

539692 ADNH-40- - 40mm 2812N 1...150mm

539693 ADNH-63- - 63mm 7120N 1...150mm

539694 ADNH-100- - 100mm 18281N 1...150mm

539695 ADNM-25- - 25mm 295N 1000mm

539696 ADNM-40- - 40mm 754N 2000mm

539697 ADNM-63- - 63mm 1870N 2000mm

539698 ADNM-100- - 100mm 4712N 2000mm


191106 DNCT-32-    -PPV-A
191210 DNCT-32-    -PPV-A-S6
191107 DNCT-40-    -PPV-A
191211 DNCT-40-    -PPV-A-S6
191108 DNCT-50-    -PPV-A
191212 DNCT-50-    -PPV-A-S6
191109 DNCT-63-    -PPV-A
191213 DNCT-63-    -PPV-A-S6
191110 DNCT-80-    -PPV-A
191214 DNCT-80-    -PPV-A-S6
191111 DNCT-100-    -PPV-A
191215 DNCT-100-    -PPV-A-S6
191112 DNCT-125-    -PPV-A
191216 DNCT-125-    -PPV-A-S6
