德国FESTO倍力气缸型号@FESTO强力串联气缸

将 2, 3 或 4 个活塞直径和行程相

同的气缸连接起来，推进行程上

的力（推力）可达到单个气缸的

两倍、三倍或者四倍。

· 多可将两个气缸连接起来

· 与推进力相同，返回力也将达

到相同活塞直径的单个气缸的

两倍。

· 多可将四个气缸连接起来

· 对于这些气缸，压缩空气的内

部分配只需要两个接口，即可

对所有气缸加压。

· 返回行程上的力与相同活塞直

径的单个气缸一致。

主要 技术参数

活塞直径 ∅ 32 40 50 63 80 100 125

气接口 Gx G¼ G¼ Gy Gy G½ G½

活塞杆螺纹 M10x1.25 M12x1.25 M16x1.5 M16x1.5 M20x1.5 M20x1.5 M27x2

结构特点 活塞

活塞杆

缸筒

缓冲形式 双端具有可调缓冲

缓冲长度 [mm] 20 20 22 22 32 32 42

位置感测 带位置感测

安装型式 通过内螺纹安装

通过附件安装

安装位置 任意

工作条件

活塞直径 ∅ 32 40 50 63 80 100 125

工作介质 过滤压缩空气，润滑或未润滑

工作压力 [bar] 0.6 ... 10

环境条件

串联气缸 基本型 S6

环境温度1) [°C] –20 ... +80 0 ... +120

耐腐蚀等级 CRC2) 2 2

1) 注意接近开关的工作范围

2) 耐腐蚀等级 2 符合 Festo 标准 940 070

元件须具备一定的耐腐蚀能力，外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触

德国FESTO倍力气缸型号@FESTO强力串联气缸

供货地区，配送中心范围：

北京|上海|天津|重庆|广东|辽宁|吉林|沈阳|大连|锦州|长春|黑龙江|哈尔滨|河北|内蒙古|呼和浩特|石家庄|唐山|保定|张家口|承德|沧州|衡水|山西|太原|大同|河南|郑州|开封|洛阳|平顶山|山东|济南|青岛|江苏|南京|徐州|常州|无锡|苏州|泰州|安徽|合肥|芜湖|蚌埠|阜阳|江西|南昌|九江|上饶|浙江|杭州|宁波|义乌|台州|温州|嘉兴|绍兴|金华|福建|福州|厦门|广州|深圳|珠海|汕头|惠州|东莞|中山|江门|佛山|潮州|海南|海口|广西|南宁|贵州|西藏|拉萨|贵阳|遵义|云南|昆明|四川|成都|德阳|绵阳|广元|湖南|长沙|衡阳|湖北|武汉|襄樊|十堰|鄂州|黄冈|陕西|西安|宝鸡|甘肃|兰州|宁夏|银川|酒泉|青海|西宁|乌鲁木齐|秦皇岛|邯郸

本公司以“产品，高效服务，以客为先”的宗旨，为您提供原装正厂的产品，以合理的，快捷的交货期，热情周到的服务，从而赢得客户的一致赞赏。

询价方式：

1、如果您需要询价，请发邮件或给我。并在上面注明贵公司的全称、、联系，至少要有以上三个信息我们才能报价，公司规定敬请谅解！

2、请在您的询价单上注明英文拼写、中文品名（传感器、电机或检测仪等）、数量（数量的直接影响产品单价请注意）。

3、欢迎加我QQ询价。

4、收到您的询价后我们会按顺序顺次处理请您放心。

:李  生

:  QQ:2235879715

邮箱:2235879715@QQ.COM

:(发时请备注李先生收)

地址:东莞市南城区莞太路12号中兴大厦510室

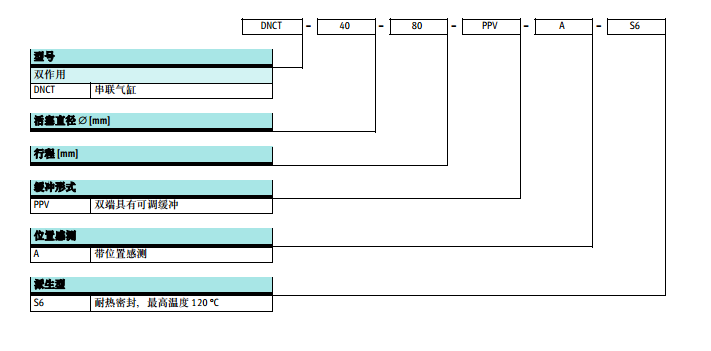

191106 DNCT-32-    -PPV-A

191210 DNCT-32-    -PPV-A-S6

191107 DNCT-40-    -PPV-A

191211 DNCT-40-    -PPV-A-S6

191108 DNCT-50-    -PPV-A

191212 DNCT-50-    -PPV-A-S6

191109 DNCT-63-    -PPV-A

191213 DNCT-63-    -PPV-A-S6

191110 DNCT-80-    -PPV-A

191214 DNCT-80-    -PPV-A-S6

191111 DNCT-100-    -PPV-A

191215 DNCT-100-    -PPV-A-S6

191112 DNCT-125-    -PPV-A

191216 DNCT-125-    -PPV-A-S6

34 493 FENG-32-50-KF 10 Ī 50 34 499 FENG-40-50-KF

10 Ī 100 34 494 FENG-32-100-KF 10 Ī 100 34 500 FENG-40-100-KF

10 Ī 160 34 495 FENG-32-160-KF 10 Ī 160 34 501 FENG-40-160-KF

10 Ī 200 34 496 FENG-32-200-KF 10 Ī 200 34 502 FENG-40-200-KF

10 Ī 250 150 289 FENG-32-250-KF 10 Ī 250 34 503 FENG-40-250-KF

10 Ī 320 34 497 FENG-32-320-KF 10 Ī 320 34 504 FENG-40-320-KF

10 Ī 400 150 290 FENG-32-400-KF 10 Ī 400 150 291 FENG-40-400-KF

10 Ī 500 34 498 FENG-32-500-KF 10 Ī 500 34 505 FENG-40-500-KF

适用直径 ∅ 50 mm 适用直径 ∅ 63 mm

10 Ī 50 34 506 FENG-50-50-KF 10 Ī 50 34 513 FENG-63-50-KF

10 Ī 100 34 507 FENG-50-100-KF 10 Ī 100 34 514 FENG-63-100-KF

10 Ī 160 34 508 FENG-50-160-KF 10 Ī 160 34 515 FENG-63-160-KF

10 Ī 200 34 509 FENG-50-200-KF 10 Ī 200 34 516 FENG-63-200-KF

10 Ī 250 34 510 FENG-50-250-KF 10 Ī 250 34 517 FENG-63-250-KF

10 Ī 320 34 511 FENG-50-320-KF 10 Ī 320 34 518 FENG-63-320-KF

10 Ī 400 150 292 FENG-50-400-KF 10 Ī 400 34 519 FENG-63-400-KF

10 Ī 500 34 512 FENG-50-500-KF 10 Ī 500 34 520 FENG-63-500-KF

适用直径 ∅ 80 mm 适用直径∅ 100 mm

10 Ī 50 34 521 FENG-80-50-KF 10 Ī 50 34 529 FENG-100-50-KF

10 Ī 100 34 522 FENG-80-100-KF 10 Ī 100 34 530 FENG-100-100-KF

10 Ī 160 34 523 FENG-80-160-KF 10 Ī 160 34 531 FENG-100-160-KF

10 Ī 200 34 524 FENG-80-200-KF 10 Ī 200 34 532 FENG-100-200-KF

10 Ī 250 34 525 FENG-80-250-KF 10 Ī 250 34 533 FENG-100-250-KF

10 Ī 320 34 526 FENG-80-320-KF 10 Ī 320 34 534 FENG-100-320-KF

10 Ī 400 34 527 FENG-80-400-KF 10 Ī 400 34 535 FENG-100-400-KF

10 Ī 500 34 528 FENG-80-500-KF 10 Ī 500 34 536 FENG-100-500-KF

32 2 ... 500 191 106 DNCT-32-...-PPV-A

40 2 ... 500 191 107 DNCT-40-...-PPV-A

50 2 ... 500 191 108 DNCT-50-...-PPV-A

63 3 ... 500 191 109 DNCT-63-...-PPV-A

80 3 ... 500 191 110 DNCT-80-...-PPV-A

100 3 ... 500 191 111 DNCT-100-...-PPV-A

125 3 ... 500 191 112 DNCT-125-...-PPV-A

S6 – 耐热密封，高温度 120 °C

32 2 ... 500 191 210 DNCT-32-...-PPV-A-S6

40 2 ... 500 191 211 DNCT-40-...-PPV-A-S6

50 2 ... 500 191 212 DNCT-50-...-PPV-A-S6

63 3 ... 500 191 213 DNCT-63-...-PPV-A-S6

80 3 ... 500 191 214 DNCT-80-...-PPV-A-S6

100 3 ... 500 191 215 DNCT-100-...-PPV-A-S6

125 3 ... 500 191 216 DNCT-125-...-PPV-A-S6
